系统采用一个中心的架构，在指挥中心建设机房，将视频监控设备通过局域网统一接入，实现设备的统一管理和控制，在各个警务站布设客户端，实现多客户端浏览视频和设备控制，实现一警多推、协同作战。

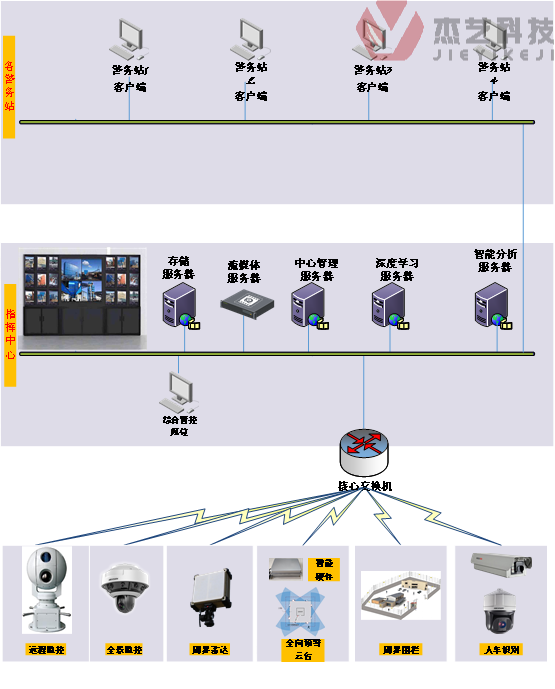

图1. 系统拓扑

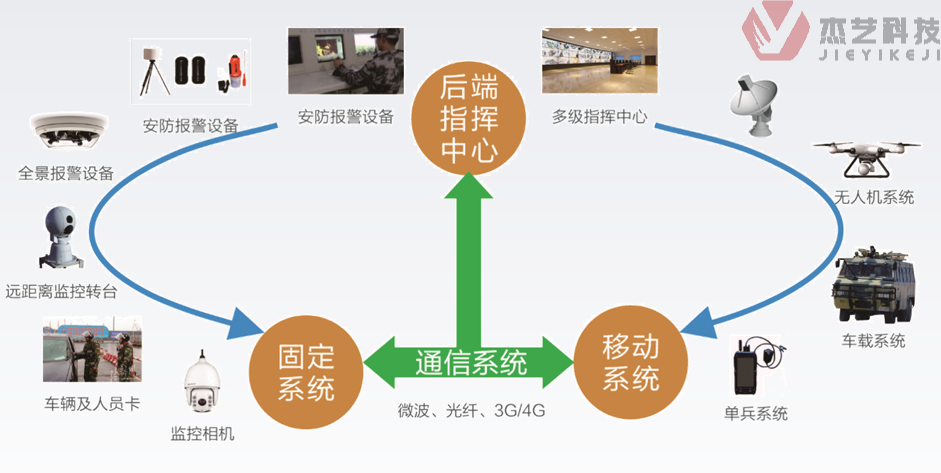

系统由前端设备、传输层、后端系统组成。其中前端设备包括云台、球机、卡口相机等普通相机和智能硬件等设备；后端系统包括中心管理服务器、业务服务器组和客户端。

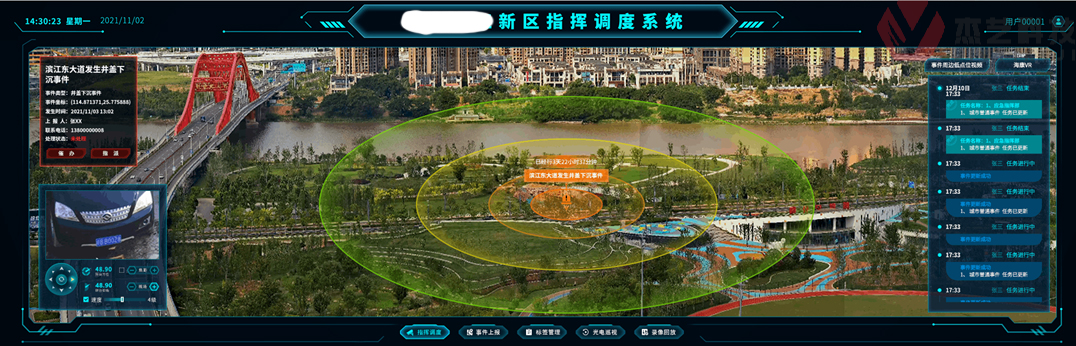

中心管理服务器接入前端设备，将视频流转发给业务服务器组进行智能分析业务，并将分析结果上报到相关用户单位。业务服务器组包括：存储管理服务器、深度学习服务器、智能分析服务器等，实现智能分析、周界报警、目标跟踪、报警联动、目标分类识别、存储管理和数据接口等。客户端操控台作为展示端，向最终用户提供交互界面，实现全系统实时视频、报警记录、系统态势等的展示和互动操作。

智能硬件采用嵌入式设计，将周届报警、目标识别等业务前置，独立实现检测区域的目标发现、目标识别与智能报警等业务。智能硬件与中心管理服务器直接对接，发现报警目标后，将报警信息通过中心管理服务器上传至后端，在各个客户端上向用户展示。

整个系统在核心基础平台的支撑下，基于基础数据库、历史数据库、现场实时态势等数据，实现"以数据信息为基础，以边海防监控为核心，以决策指挥为目标"的系统构建。
